HSQ-726B2打滑開關、皮帶打滑煤礦用打滑開關
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
山東卓信生產，銷售HSQ-726B2打滑開關、皮帶打滑
技術參數
1、用環境條件
a、環境溫度：-15℃~+40℃
b、相對濕度：不大于80
2、主要技術參數
a、工作電壓：220VAC&plun;10
b、測速范圍：20~999r/min
c、整機功耗<15W
、開關形式：常閉型
結構特點：

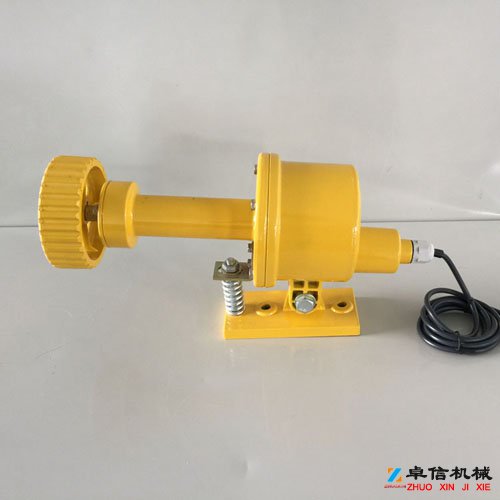

1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。
2、機內開關采用常閉型、若帶速低于80既可跳閘或停機。
工作原理
當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，
工作原理可參見圖1
安裝與使用
本機安裝在輸送機膠帶的下面，安裝后應保證膠帶有料情況下使打滑與膠帶面平行，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，同時膠帶無料運轉時觸輪與膠帶面應可靠接觸，且安置位置保證在振動zui小和膠帶抖動zui小的地方。
HSQ-726B2打滑開關、皮帶打滑
